泥沙泵应用于清淤项目

泥沙泵应用于清淤项目

        近年来响应环保号召,各地的环境整治工作有条不紊的开展。河道清淤疏浚,鱼塘清淤扩产,工况企业清理沉淀池等等,清淤属于水利工程,一般是通过机械设备(大部分使用泥沙泵),将沉积的淤泥吹搅成混浊的水状,通过泥沙泵叶轮的旋转将其输送到指定的堆放地点,达到疏通清理的作用。

        泥沙泵类型多样,从结构上分有卧式、立式以及潜水泥沙泵,从功能上分为大颗粒泥沙泵、多用途泥沙泵、船陆两用泥沙泵。不同结构类型的泥沙泵根据各自的结构特点适用于不同的清淤工况,有时在同一个项目中也有多种类型的泥沙泵组合使用,共同完成清淤作业。泥沙泵具有效率高、投资少、操作灵活等特点,常用于河道、池塘等疏浚清淤项目。泥沙泵清淤可采用抓斗与泥沙泵配合、立式泥沙泵与卧式泥沙泵组合、清淤船与泥沙泵配合三种方案。海川泵业就泥沙泵在清淤项目中的应用做简要介绍,供广大用户参考。

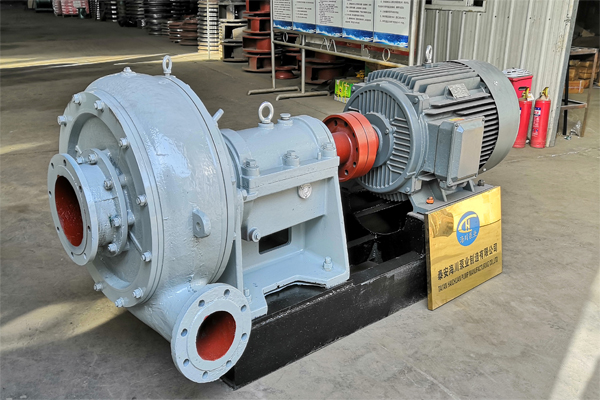

泥沙泵

泥沙泵


     一、河道清淤疏浚及重要意义


        每个城市尤其是南方城市市内河道众多,纵横交错,近年来随着降雨量的减少,地下水位降低,很多河道干涸,淤泥沉积。有的河道内大量居民生活垃圾造成环境污染,影响居住。河道淤积己日益影响到防洪、排涝、灌溉、供水、通航等各项功能的正常发挥,为恢复河道正常功能,促进经济社会的快速持续发展,进行河道清淤疏浚工程。通过做好河道清淤疏浚工作, 能够有效减少河道内部淤泥堆积量, 保证堤坝泄洪能力得到更好提升,使河道通过治理变深、变宽,河水变清,群众的生产条件和居住环境得到明显改善,达到“水清,河畅,岸绿,景美”的目标。
河道清淤疏浚具体施工环境有两种,一是河道内流水不多的工况,采用排干清淤,将河道内的流水排净,打围堰,然后用立式泥浆泵配套高压水枪组成的水利冲填机组进行清淤作业;另一种是河道内流水较多,采用挖泥船配套泥沙泵清淤。至于采用何种方式,主要取决于当地的技术和经济条件。对于这两种工况的清淤,都选用泥沙泵配合其他设备来完成施工。


     二、河道疏浚施工准备


        在河道清淤疏浚施工之前, 施工企业需要组织专业的技术人员, 对具体的施工场地进行全面勘察, 并准确计算工程量, 根据施工图纸内容, 包括河道清淤疏浚施工周期, 明确各项施工设备的使用量, 做好相应的辅助工作。一般来讲,吸沙泵属于河道清淤疏浚中的重点设备, 辅助设备可以采用推土设备与挖掘机等。对于施工单位来讲, 要特别注意以下问题:

        (1) 明确施工图纸的各项要求, 了解该河道断面情况, 包括水质条件与淤泥主要成分等。

        (2) 对施工向现场桥涵进行合理检验, 结合桥梁的承载力, 对已经确定的施工设备进行改进。

        (3) 重点检查施工场地是否有供电稳定的电源, 通常来说, 可以利用河道周围的扬水站实施供电, 在布置输电线路过程中, 作业人员要确定输电线路的具体走向, 包括架设长度。

        (4) 确认泥浆施工环节所需水源, 可以有效利用原来河道的水源, 保证水资源得到循环利用。

        (5) 明确河道淤泥堆放的具体位置, 包括淤泥堆放位置的地形地貌。

        (6) 明确施工指挥部的具体位置, 判断是否能够利用河沟, 有效处理泥浆池当中沉淀的水源。

        (7) 明确施工工棚具体位置, 进而选择合理的河道清淤疏浚施工工艺。


     三、清淤施工方案


        河道清淤疏浚施工工作具有较强的系统性, 工程在施工之前, 施工单位可以结合勘察人员提供的水文地质资料, 制定良好的施工方案, 并根据河道清淤疏浚场地的具体情况, 施工过程中需要使用的各项材料与设备准确充足。

挖泥船

立式泵


     (一)抓斗施工方案


        河道清淤疏浚施工作业人员, 可以采用抓斗式挖泥船, 将河床底部淤泥进行有效的开挖处理, 施工流程如下:

        1、将挖泥船的前部抓斗插入到河床当中, 插入的深度要大, 待抓斗插入到泥底部之后, 及时关闭抓斗, 并提升。

        2、 将抓斗内部的淤泥放入到驳泥船当中。

        3、 经过多次循环, 将河道淤泥进行有效的清理。

        将该河道清淤疏浚施工工艺运用到泥层厚度较大的河道当中, 能够取得较好的应用效果。在实际施工当中, 作业人员需要判断河道泥层厚度, 并将河道当中的障碍物彻底清除, 不断提升河道清淤疏浚效率, 缩短作业时间。

     (二)泥沙泵施工方案

        1、立式泥沙泵用于河道清淤

        1)立式泥沙泵工作原理及施工方案

        采用水力冲挖为主,人工开挖相结合的方案进行。水力冲挖机组由高压泵、立式泥沙泵和配电系统三部分组成,设备质量轻,组装简单,人工即可完成装拆及搬运。水力冲挖施工原理是模拟自然界的水流冲刷现象,借水力的作用来完成土方工程的施工作业。水流由高压泵产生压力,经输水软管输送,通过水枪喷射出密集的高压、高速柱状水流,对要开挖的土体进行切割、粉碎,使之湿化、崩解,形成泥浆和泥块的混合液,再由泥浆泵及其输泥管输送到弃土区进行沉积,从而完成了土方工程挖、装、运、卸的各道施工工序。

        水力冲挖机组主要由三部分组成:立式泥浆输送系统(包括立式泥沙泵、浮体、场内输泥硬管和橡胶管);清水冲泥系统(包括清水泵、输水管、冲水枪);配电箱系统(包括配电箱、防水电缆)等。每套水力冲挖机组由 1 台泥沙泵、 1 台高压清水泵和 2 把高压水枪组成。

        2)立式泥沙泵特点

        (1)机械原理简单,安装、拆卸方便,泵重量轻,便于操作。

        (2)设备购买成本低,总体投资少。

        (3)开式叶轮设计,通过性好,可以轻松抽取泥块,垃圾或大颗粒固体,一般不会堵泵。

        (4)泵作业时低于水平面,因此不需灌注引水,吸力大,吸泥沙浓度高。

        (5)过流部件可采用耐磨铸铁或高铬合金材质,硬度大,强度高,抗磨蚀,使用寿命比普通材质长2-3倍。

        3)立式泥沙泵施工注意事项

        ( 1 )泥沙泵的工作位置,应比冲挖点深,不小于 0.5m ,以加快泥浆流速,提高泥含量。

        ( 2 )泥沙泵与冲挖土体的距离不宜太远。一般对于无杂物的冲挖土体不宜大于 10m 。在有杂物的地段可适当远置,以利清除杂物,防止损伤设备。

        ( 3 )泥浆流向吸泥口要有一条急流槽集中输送;水枪手与开挖面的距离以 3-5m 为宜,以提高工效。

        ( 4 )冲挖边坡土方时,喷射水柱与标准坡面的夹角不得大于  15 度,削坡时夹角应趋向于零,严禁对岸冲挖坡面土方,以免影响工程质量。

        ( 5 )一个作业段要一次达到标准,经工程师验收合格后,方可移动泥浆泵进行下一段的冲挖作业。

        ( 6 )对于各种作业坝,要随工程的进展随时冲挖拆除。

        ( 7 )输泥管道要顺直平坦,弯度力求平缓,整个管道不得漏泥、漏水,接头应紧固严密。

        立式泥沙泵属于比较简易的施工方式,使用局限性较大,流量小,扬程低,一般输送距离较近,对于工期紧,输送距离较远,环境恶劣的大型工程,使用卧式泥沙泵串联组合成泵作业群清淤的较为常见。

        2、立式泥沙泵与卧式泥沙泵组合清淤

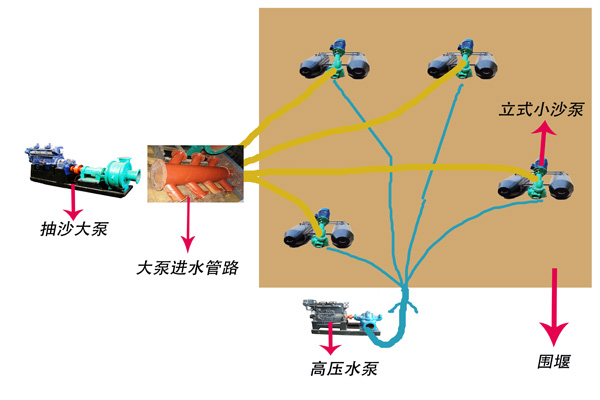

        1)立式与卧式泥沙泵组合施工原理

        多台立式泥沙泵与高压水泵组成水利挖填机组,将河道沉积淤泥冲击成流动的泥浆,由立式泥沙泵吸走汇集到一台卧式泥沙泵中,通过管道输送到淤泥堆积点。卧式泥沙泵流量大,扬程高,可进行远距离输送。泵体过流部件采用高耐磨材质,大大降低了过流件的磨损频率,节省了维修更换的时间,提高了工作效率。

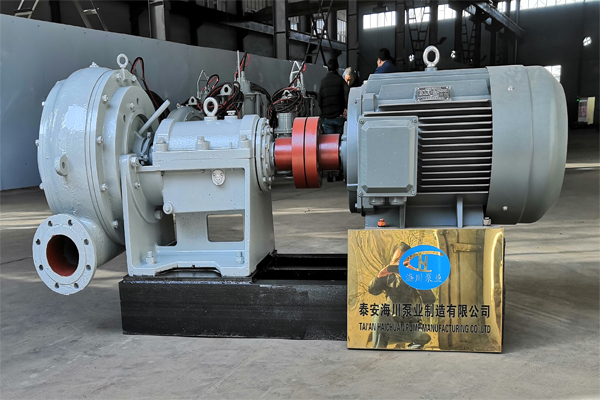

        2)卧式泥沙泵特点

        (1)运用范围广:产品可配套柴油机,电机或液压机组,产品线丰富,涵盖从小到大数十种泵型分类,适用于各种复杂工况。

        (2)效率高、节能环保:单泵壳结构,叶轮流道宽,四叶片形式效率高,同样功率配备下吸取方量大。

        (3)运行可靠:设计图纸规范,密封采用填料密封形式,简单易更换,机油润滑,结构先进。

        (4)耐磨:该泥沙泵过流部件由优质高铬合金材质(Cr28)制成,轴承、油封、盘根等标准件均选用国内最优秀品牌。

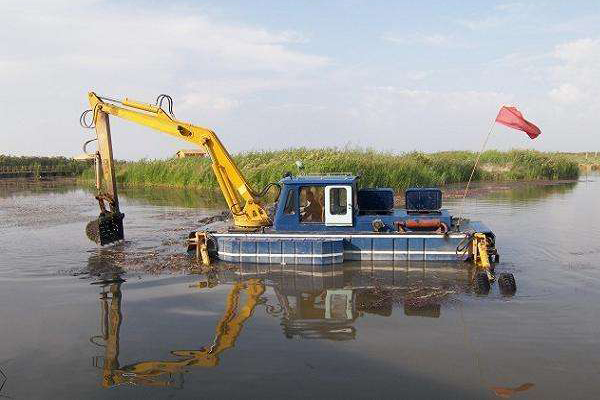

清淤船

立式泵卧式泵


     (三)清淤船施工方案

        1、清淤船简介

        清淤船简单的说就是通过挖掘系统将泥沙搅动并通过泥沙泵抽取出去的清淤设备。船上安装有泥沙泵和驱动系统,泥沙泵启动并借助其他辅助设备(射吸或铰吸)通过管道将泥沙吸取,然后输送到指定的堆放地点。这也是目前世界上大型围海造地工程中最常用的设备。一般分为绞吸式、耙吸式、斗轮式等几种。这种设备最早产生于荷兰,直到今天全球百分之八十的大型挖泥船订单都在荷兰。当然我们中国目前也造出了世界上最大、最先进的挖泥船。挖泥船有大、中、小型,由于海上风浪及水深等自然条件的限制,一般用于围海造田的大都是中大型的挖泥船。

        2、清淤船用泥沙泵的配置

        一般中大型挖泥船上配两台泥沙泵,一台主要用于吸泥,一台用于排泥。吸泥泵主要是相同口径中流量较大的泵,因为相同的管径流量越大流速就越快,对泥沙的带动力也越大,通常所说的吸力大。排泥泵主要选择在相同管径下扬程较高的泵型,扬程高出口压力大能满足远距离输送的要求。对于挖深比较深的工况一般还会配备水下泥沙泵,水下泥沙泵跟舱内泥沙泵配合使用。小型挖泥船一般只配一台泥沙泵自吸自卸。远洋技术团队在给挖泥船配套选型时,主要根据客户的具体需求和整套设备的配置需要,做个性化的泥沙泵整体解决方案,包括驱动系统、液压系统、控制系统等等。

        3、清淤船用吸沙泵的主要特点:

        (1)汽蚀性能好,泵的吸泥能力强,可达到更大的挖深深度跟更高的吸取浓度;

        (2)过流部件均采用硬度(大于HRC60)与韧性并存的CR28抗磨蚀合金材料,并有一定的耐腐蚀能力,使用寿命长。

        (3)同时配备轴承润滑系统,轴封水系统、砂水分离器、电动盘车系统等全套运行辅助设施。

        (4)前拆式结构设计,配备专用工具,拆卸维修简单。

        清淤船使用范围广,挖取深度深,抽吸浓度高,但价格昂贵,使用、维护成本高,很多的清淤疏浚工程中标价低,以致无法使用清淤船来进行疏浚作业。

        不同的工况环境选用不同的操作方式,但唯一不变的核心设备就是泥沙泵,高压水泵的冲击,搅拌装置的搅动均是为了更好辅助泥沙泵进行清淤作业。立式、卧式、潜水,不同结构形式的泥沙泵广泛应用于国内外各个清淤工地,海川泵业专注泥沙泵20年,特别是在清淤、采沙、固堤方面,有着丰富的经验。不仅提供高质量的产品和行业整体解决方案,还提供现场安装服务,有关清淤、吸沙方面方案设计及设备问题请随时联系我们。
